强制对中基座
时间:2024-01-17 11:36:04浏览量:413
制对中基座说明书在进行特种精密工程测量操作时,由于其精度要求,采用垂球对中,光学对中或激光对中时对中误差在总体误差中会产生显著的影响,因此采用精密仪器观测时多采用强制对中的方法。精密工程测量中常用的强制对中方法有: (1)在整个观...
详细介绍

制对中基座说明书

在进行特种精密工程测量操作时,由于其精度要求,采用垂球对中,光学对中或激光对中时对中误差在总体误差中会产生显著的影响,因此采用精密仪器观测时多采用强制对中的方法。

精密工程测量中常用的强制对中方法有:

 (1)在整个观测过程中,仪器的位置保持不动,这样几乎没有对中误差;这种方法多用在室内,但长时间保持仪器不动较为困难,只适用于短期工程。

(2)建立观测墩,观测墩头基本上像三角架头,在观测墩平台上埋设中心连接螺旋,使用时直接将仪器插上,其对中误差<士0.2 mm;埋设的中心连接螺旋采用防锈的铜质材料。

(3)在观测墩上埋设仪器基座,使用时直接将仪器照准部或相应部位插人,其对中误差<10.1nun;也要对基座采用防护装置。

工程实例

建立外部变形监测控制网的主要目的在于为其他各外部监测系统提供基准(参考系),同时也可做为近坝岩体稳定观测的工作基点检测各部位工作基点的稳定性和近坝岩体位移量,对于重要的水利枢纽工程是很重要。

外部变形监测控制网(平面)设计测角精度士0.5",边长测量精度土((lmm+ lppm x D),弱点点位中误差土1.41mm,边长的可靠性不小于0.3,各点的灵敏度不大于5mm。该网共由13个点组成平均观测边长530米,为减弱或除去对中误差的影响,各控制点均埋设具有强制对中装置的混凝土观测墩。

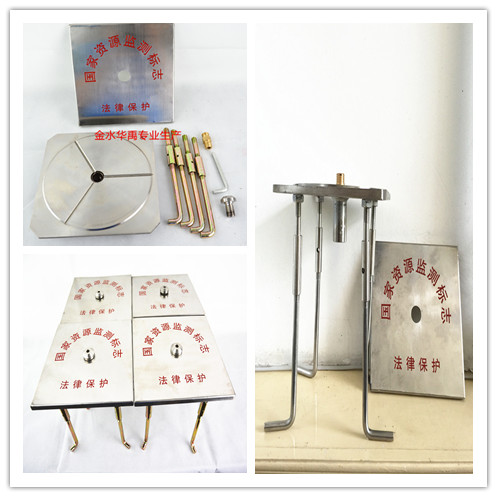

强制对中基座实例

F-1A/DZ-A利用三槽定位的原理,为各种经纬仪、测距仪、水准仪等测量仪器设备提供强制归心的连接。

适用工作范围:变形观测、滑坡监测、精密控制网等工作基点、位移点和校测点安装。

配合仪器:国内外各型经纬仪测距仪和各类照准觇标、全站仪。

对中误差:0.05毫米

基座尺寸:190*190/180*180 毫米

基座板材料:不锈钢

连接方式:三槽、中心插入、公英制螺栓连接,克恩厂系列仪器的连接
