OTT雷达水位计产品简介：

【产品特点】

稳健的雷达技术设计：OTT RLS（雷达液位计）是一款用于地表水液位测量的非接触式雷达液位计，其采用脉冲雷达技术对液位进行测量，这种节能、非接触式的测量技术使得OTT RLS在测量时不受温度梯度、水中污染物以及沉淀物的影响，因而可以获取的测量结果。

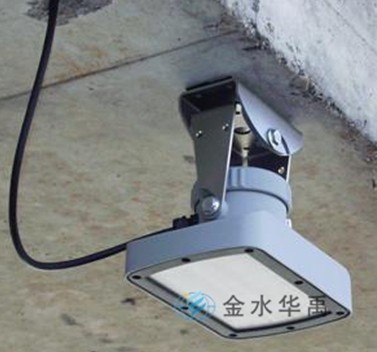

易安装：OTT RLS是通过发射到水面的雷达脉冲信号来进行测量的，因此他可以垂直安装在水面之上，比如：桥或其他辅助建筑上，其坚固、轻质以及防水外壳使其安装起来非常简便，由于有通用连接设备（万向悬挂架），因此探头可以很简便的对齐，甚至在不平整的地方也很方便。

测量原理：OTT RLS采用节能脉冲雷达技术测量液位，如上图所示前夹板中有发射和接收两个平滑天线，每次测量时发射天线发射雷达脉冲信号到水面，脉冲信号经水面反射后被接收天线检测到，高温计从发射到接收到水面反射回来的脉冲信号的时间（延迟时间）取决于OTT RLS跟水面的距离，OTT RLS就是利用延迟时间跟到水面距离之间的线性关系来实现液位（距离值）的测量。

波动补偿：OTT RLS实现了每秒约16次的独立测量，在完成一个测量周期之后将通过计算将获得的平均值作为结果输出，通过计算平均值将波动对测量结果的影响小，这样的测量结果可以堪比静水井中测的液位值。

【技术参数】

液位测量

测量范围                           0.8-35米

测量精度                             ±3mm

测量时间                             20秒（SDI 12）或30秒（4-20Ma）

天线波束角度（宽波）                 12°

电气参数

供电范围                    9.6-28V DC，典型：12-24V DC

测量时耗电量                  ＜149mV（＜12mA在12V时）

非测量状态耗电量                   ＜1mV（＜0.05mA在12V时）

通讯界面            4-20mA,SDI-12,RS-485,两线制（SDI-12协议）

尺寸和重量

尺寸 长×宽×高                222mm×152mm×190mm

重量（含转向架）                     约2.1kg

操作温度                          －40-+60℃

存放温度                           －40-+85℃

相对湿度                            0-100

材质

外壳                  工程塑料ASA（UV-stabilized ABS）

天线屏蔽器（前夹板）               高集成聚四氟乙烯 TFM PTFE

托架                         不锈钢1.4301(V2A)

万向转向架旋转角度

侧面轴                              ±90°

经度轴                              ±15°

电缆密封层范围

进水口（小-大直径）             4.0-7.0mm

出水口（小-大直径）             7.0-11.0mm

螺丝钉末端剥落连接容量

固定导体                    0.25-2.5mm2 （平均24-12）

导线带终端套管和塑料圈              0.25-1.5mm2

保护等级

带水平托架                          IP67（浸没深度大达1米；浸没时间长达48小时）

【产品应用】

OTT RLS专门设计用于露天测量，由于它的水平天线结构、低能耗、宽范围的电压输入和紧凑防shui外壳，使得用户在无法从供电网络获取电能的场所仍然可以正常使用它，由于它的雷达传感器采用的是接触式测量技术，在极其恶劣的场所它在测量时就有着很强的优势，因此，OTT RLS的理想应用场合如下：

●  含有大量漂浮物和沉积物的沟渠

●  生长有大量水草的场所

●  一些只能使用替代能源供电的偏僻场所

●  灌溉渠道（需增加传感器）
